纳狗课堂|煤气鼓风机常见故障,这些情况要警惕

作者:航天智控发布时间:2022-06-01浏览量:926

煤气鼓风机,是焦炉煤气净化过程中输送煤气的专用动力设备,在工业上应用广泛,但在具体生产中会出现各种故障。下面是煤气鼓风机常见的两大故障,我们一起来看看如何解决吧!

风机不平衡 Fan Imbalance

设备信息

设备名称:1#煤气鼓风机

设备参数:电机转速2985r/min,风机转速4200r/min

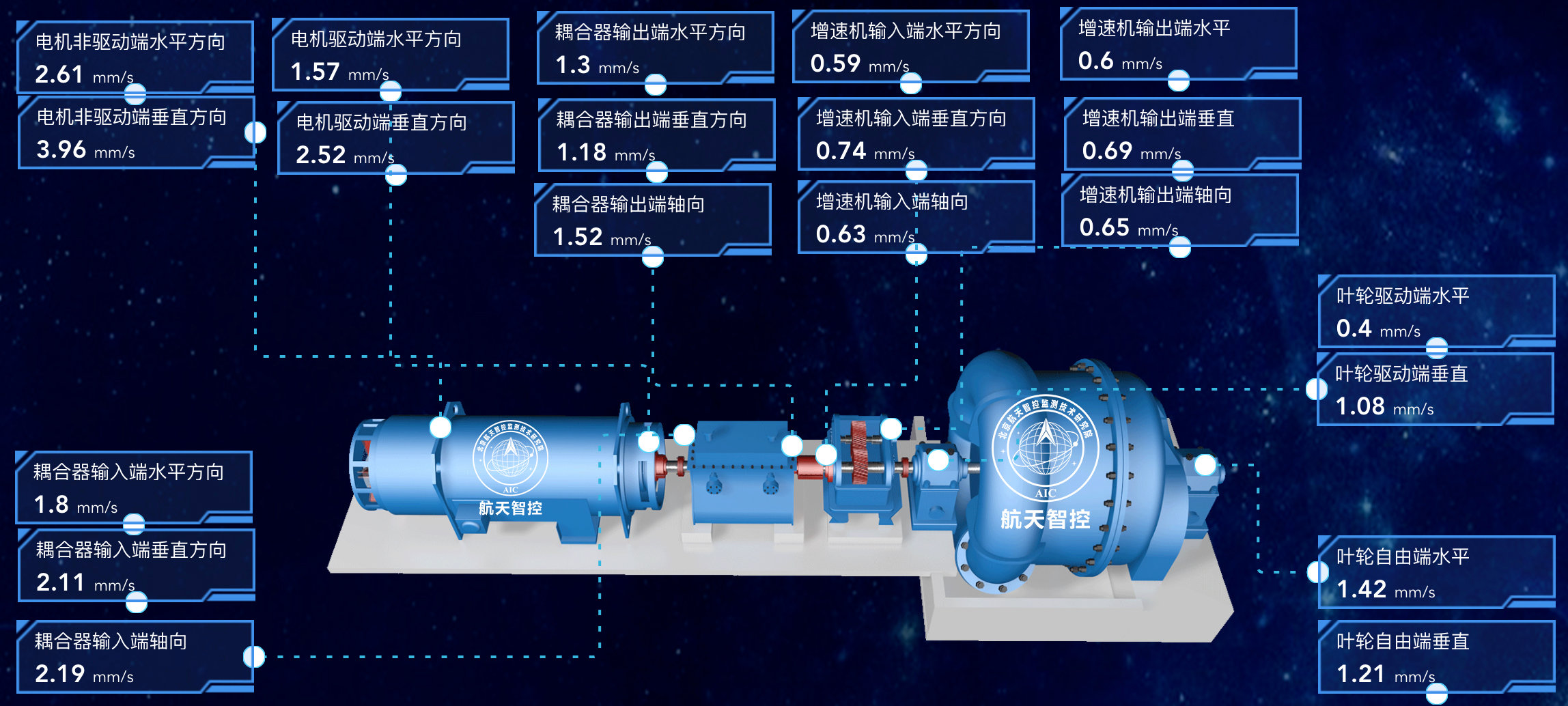

在线监测谱图多维呈现

诊断缘由

  • 2月23日测量风机非驱动振动值为0.7mm/s左右;频谱图中主要以一倍频为主。

  • 2月24日上午风机增速;风机非驱动振动值振动值升高;垂直振动值达到2.26mm/s;频谱图中主要以一倍频为主。

  • 2月24日下午风机降速;风机非驱动振动值振动值增大;垂直振动值达到了5.05mm/s;频谱图中主要以一倍频为主。

诊断分析与结论

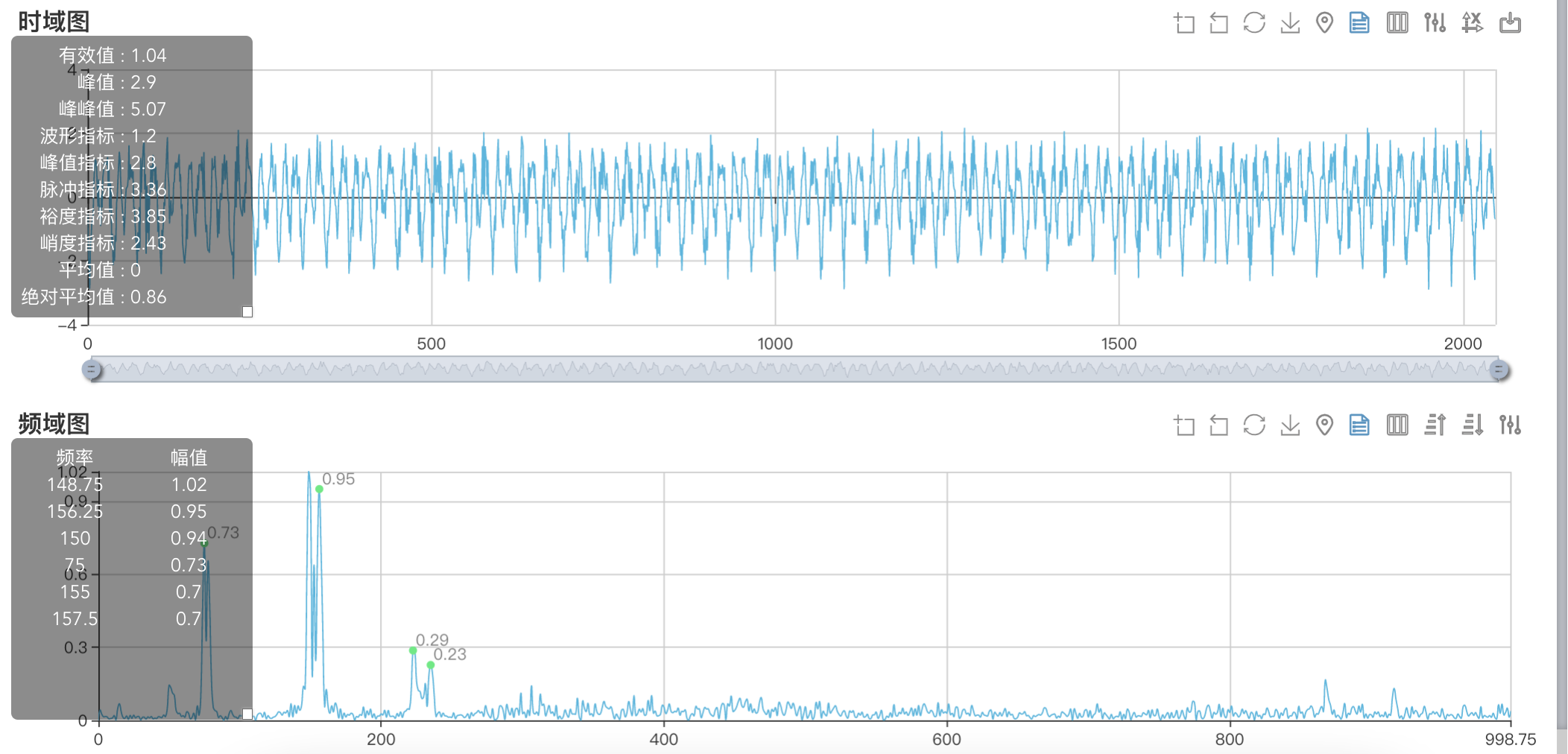

煤气鼓风机频谱图

频谱图主要以一倍频为主,风机存在不平衡故障。

造成煤气鼓风机不平衡的原因:

  • 风机由于介质的原因,导空风机转子质量不平衡。

  • 垂直端振动值偏大,现场能明显感觉到设备整体和地基振动很大,说明设备整体的刚性支持下降。

  • 设备由于转速的变化,某个部件产生共振,导致振动值偏大;严重时会发现设备螺栓有裂纹,或者其他部位有裂纹和破裂。

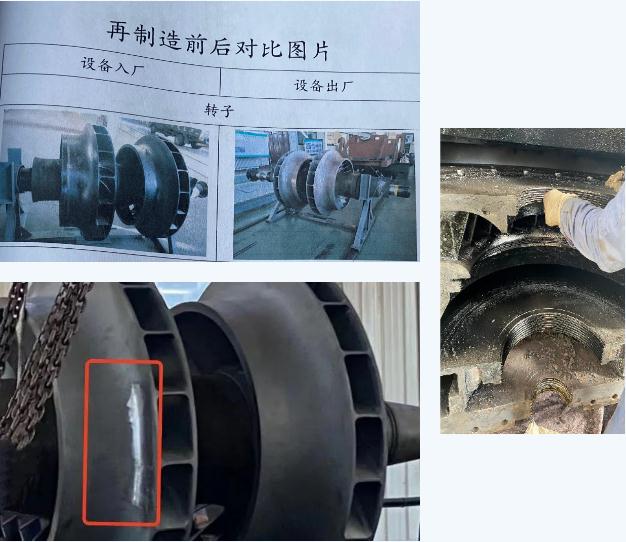

现场维修

  • 对煤气鼓风机内的杂质进行清洁。

  • 对转子进行动平衡纠正。

对转子进行减重处理

维修反馈

维修之后煤气鼓风机的振动值明显下降,降到了0.86mm/s;设备试机,设备整体状态良好。

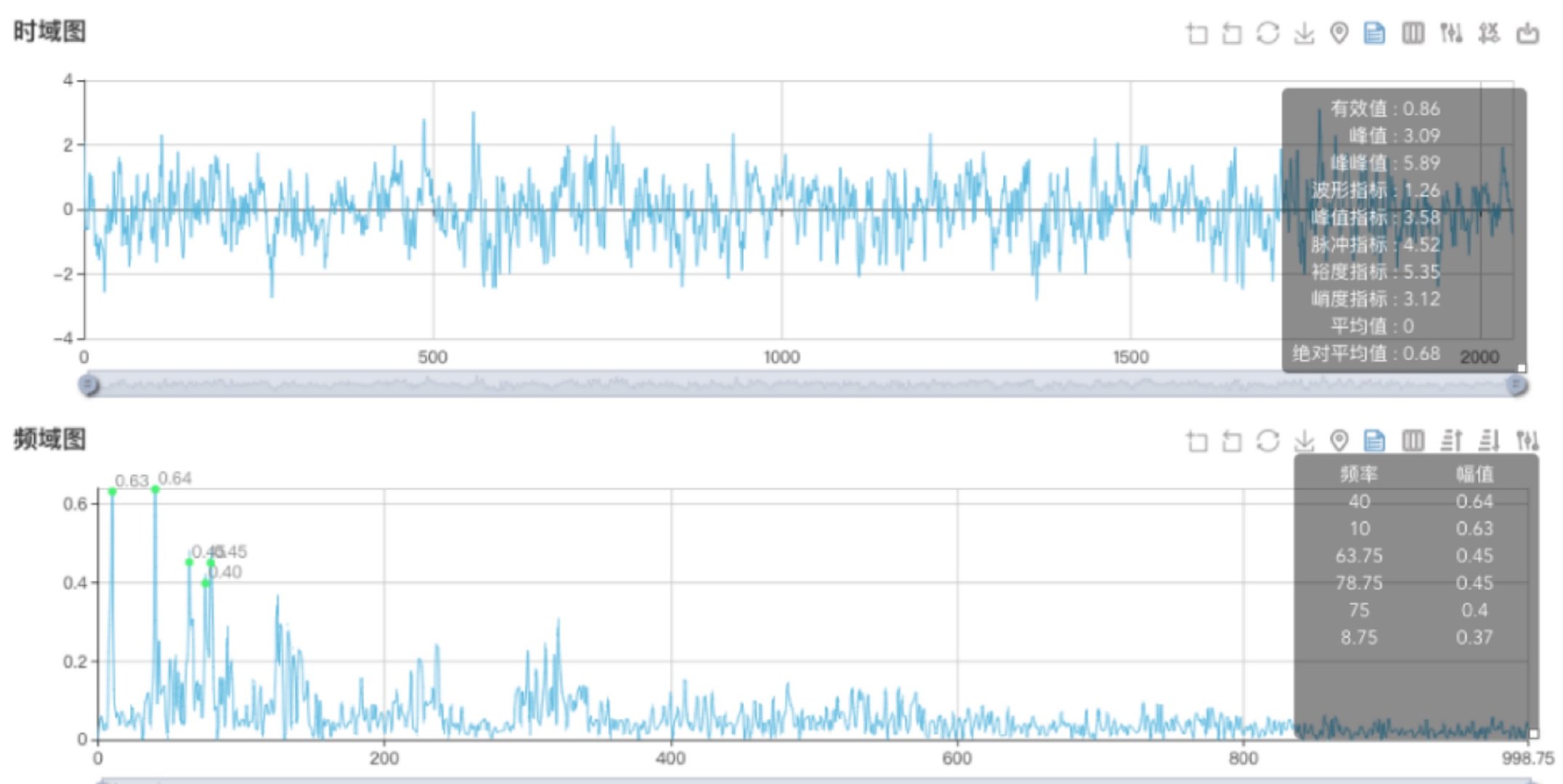

煤气鼓风机驱动端水平频谱图

偶合器故障 Coupler Failure

设备信息

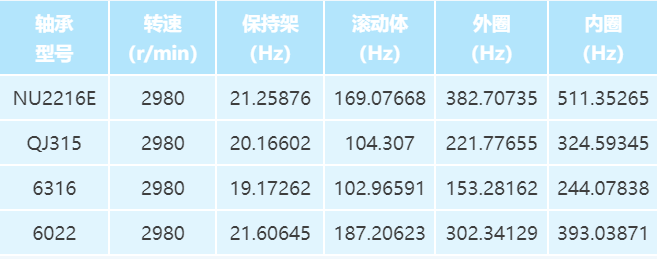

液力偶合器滚动轴承特征频率

诊断缘由

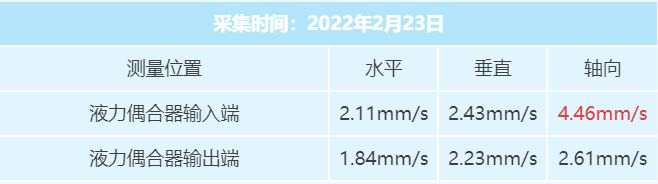

进行点巡检时,发现液力偶合器输入端振动值轴向偏大。

诊断分析与结论

液力偶合器输入端轴向频谱图

液力偶合器输入端的振动值大于输出端的振动值;测量加速度值频谱图中有高频冲击信号,特征频率主要集中在高倍频;频谱图中303.75Hz对应液力偶合器滚动轴承SKF6022外圈故障。

液力偶合器诊断结论如下:

  • 液力偶合器滚动轴承SKF6022可能存在早期的缺陷和损伤。

  • 液力偶合器由于自身工况的原因导致振动值偏大。

现场维修

液力偶合器进行拆机、现场维修时,发现滚动轴承SKF6022外圈、滚动体都有损伤。

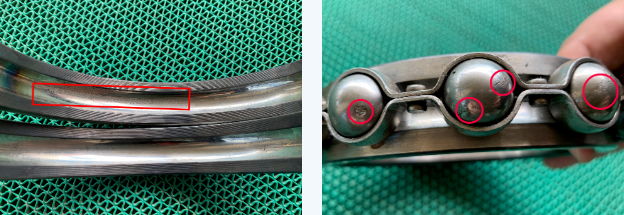

轴承外圈磨损(左)、轴承的部分滚动体磨损(右)

维修反馈

维修之后,发现液力偶合器整体振动值趋势正常。

测量频谱图
