纳狗课堂|烟气引风机故障不断?其实这样操作就能解决

作者:航天智控发布时间:2022-07-29浏览量:1264

设备信息

设备名称:烟气引风机


设备参数:电机转速转速:1050r/min ,风机轴承型号:7348/NU348/NJ348,风机叶片数:24片

测量位置:风机轴承箱

传感器:AIC3600点检仪

诊断缘由

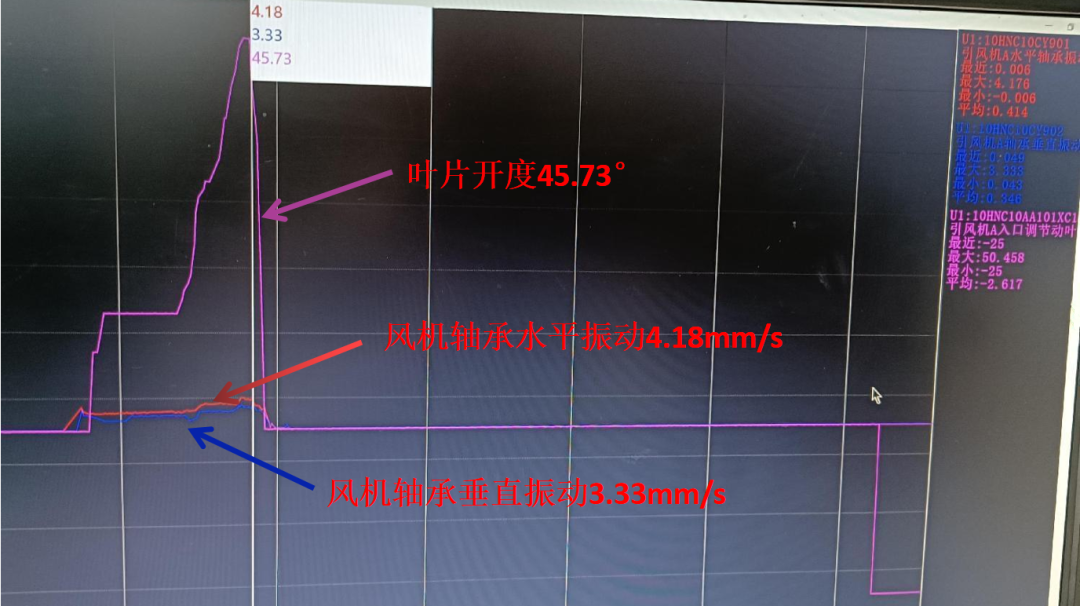

烟气引风机轴承箱测点振动值在近半年内有上升趋势,工况变化时振动幅值超标,幅值随工况变化情况如下:

叶片开度:45.73°

风机轴承水平振动:4.18mm/s

风机轴承垂直振动:3.33mm/s

诊断分析

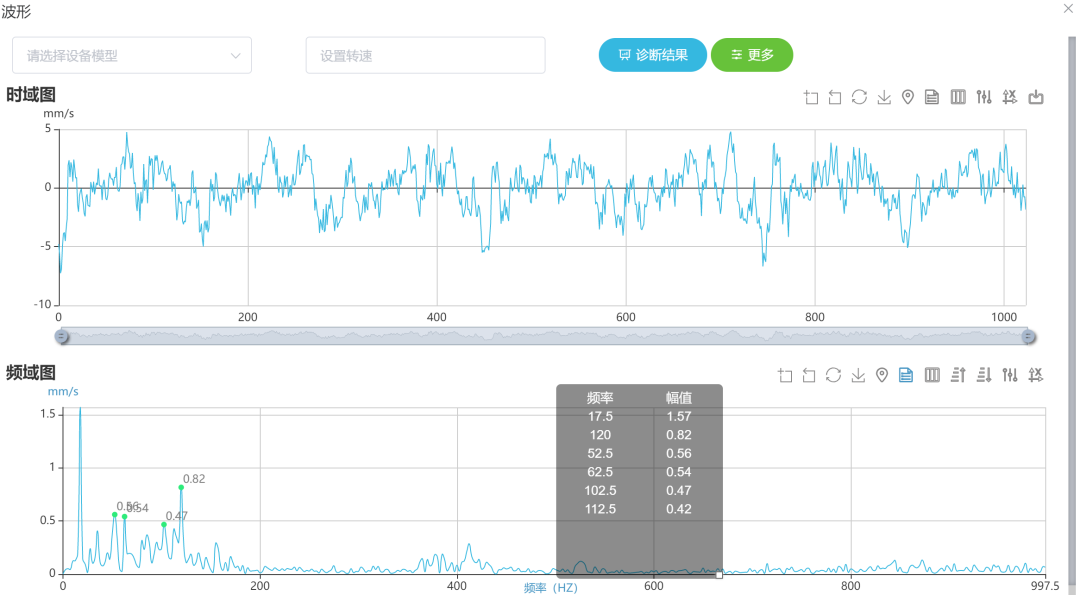

▲轴承箱轴向方向速度频谱图(叶片开度30°)

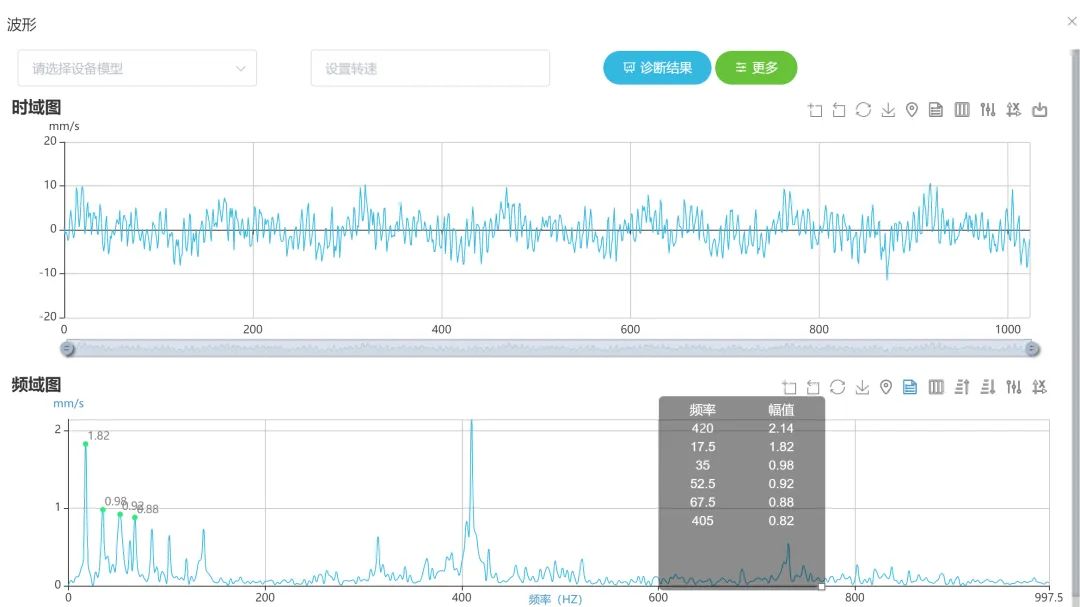

▲轴承箱轴向方向速度频谱图(叶片开度48°)

叶轮及轴承箱处轴向速度有效值在叶片开度增大时上涨明显,频谱上主要出现转频17.5Hz及其倍频,并在速度图谱中都叶片通过频率随叶片开度变大而随之明显。

诊断结论

风机轴承箱幅值随叶片开度变大随之上升,叶轮及轴承箱处水平及轴向幅值相对稍高,频谱上主要出现转频(17.5Hz)及其倍频,并在速度、加速度图谱中都出现叶片通过频率(420Hz)及其倍频;结合转频、倍频与叶轮通过频率,建议重点检查扇叶,怀疑扇叶部件存在松动。

现场维修

  • 对风机进行拆解。

  • 更换风机叶轮滑块。

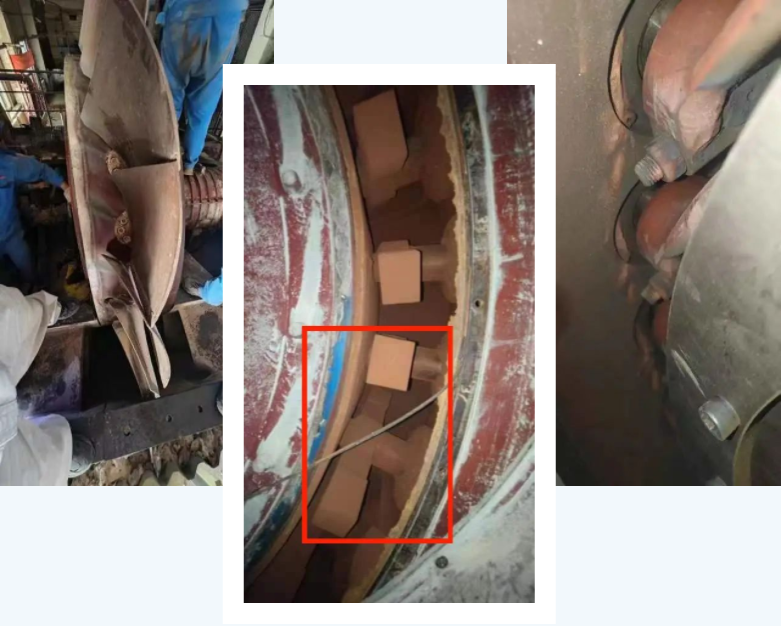

拆解风机发现叶轮滑块磨损

维修反馈

经过检查发现风机叶轮滑块磨损导致在调整叶片开度时叶片通过频率上升,通过更换叶轮滑块,幅值已经恢复正常。

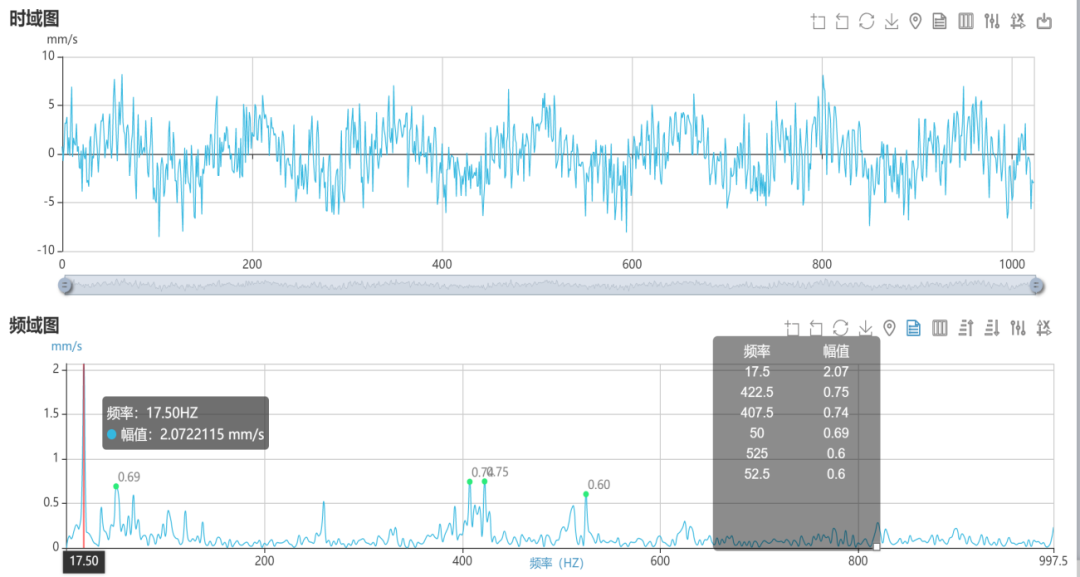

▲维修后轴承箱轴向方向速度频谱图(叶片开度48°)
