纳狗课堂|往复注水泵不对中怎么办?掌握这几点就行

作者:航天智控发布时间:2022-09-26浏览量:295

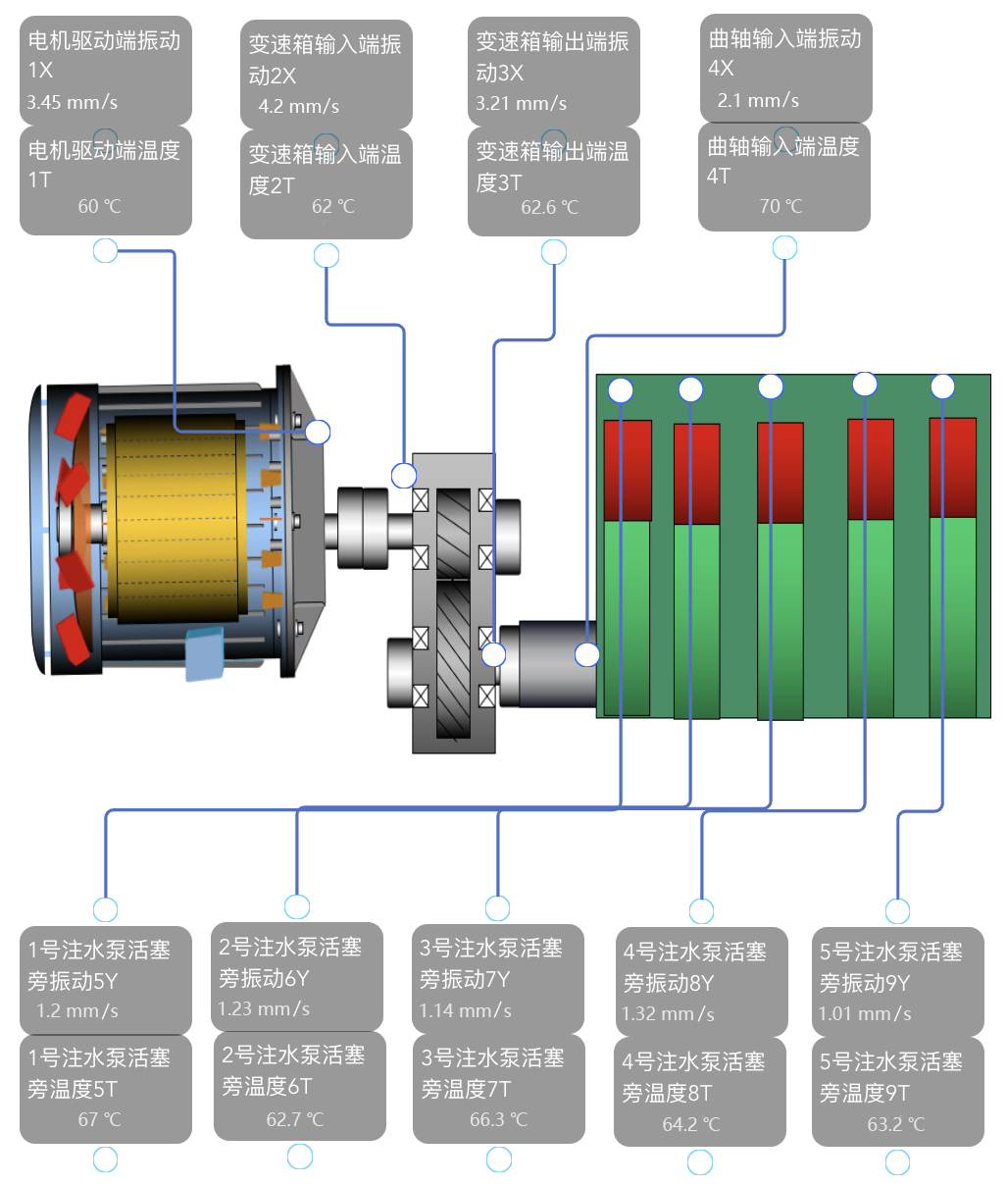

设备信息

设备名称:五缸往复注水泵

设备参数:电机转速转速:1480r/min ,功率:280KW,电机基频:24.67Hz

传感器:无线zigbee传感器

诊断缘由

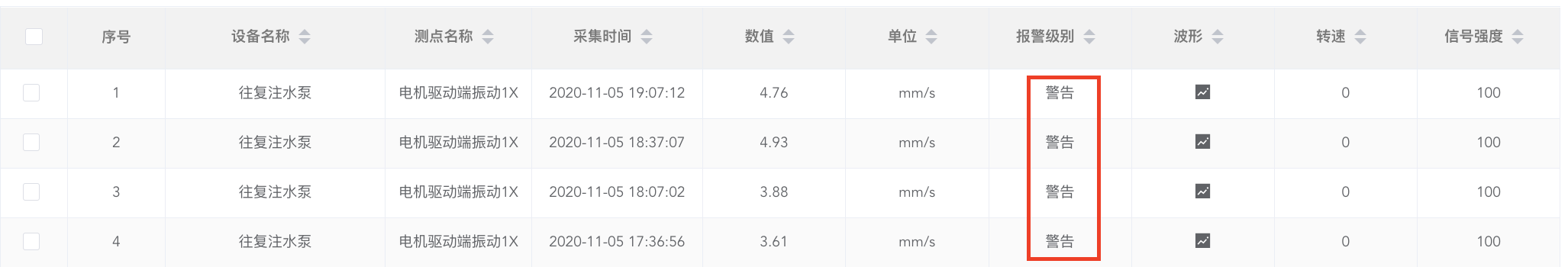

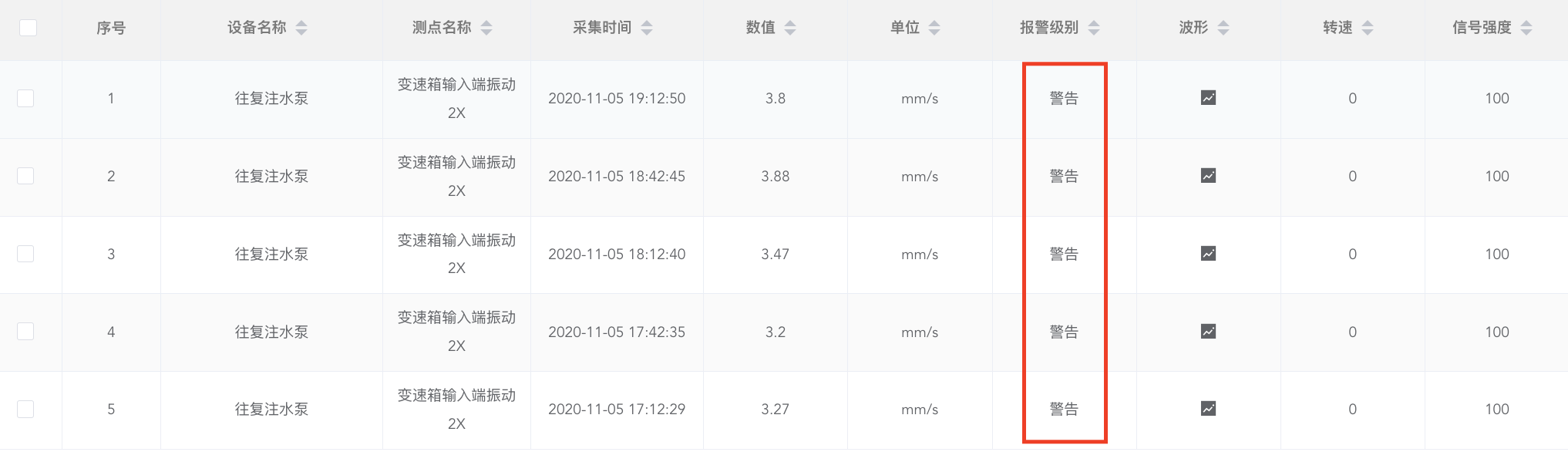

电机输出端、变速箱输入端多次出现报警提醒。

诊断分析

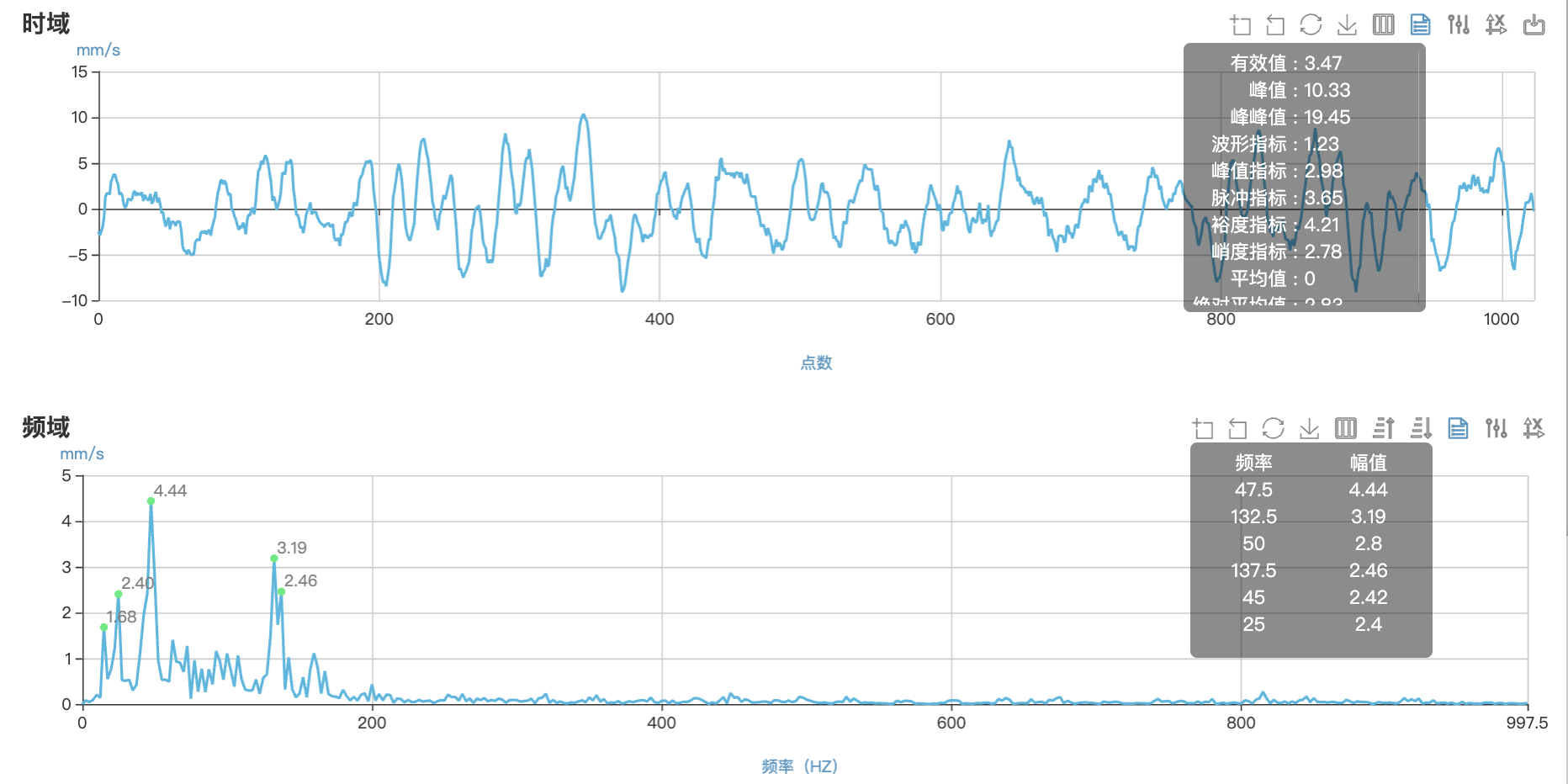

频谱包含47.5Hz(基频的2倍频)和132.5Hz(基频的高倍频)故障特征频率,主要以二倍频为主,存在部分高倍频谐波,符合不对中故障特征。

▲变速箱输入端振动频谱图

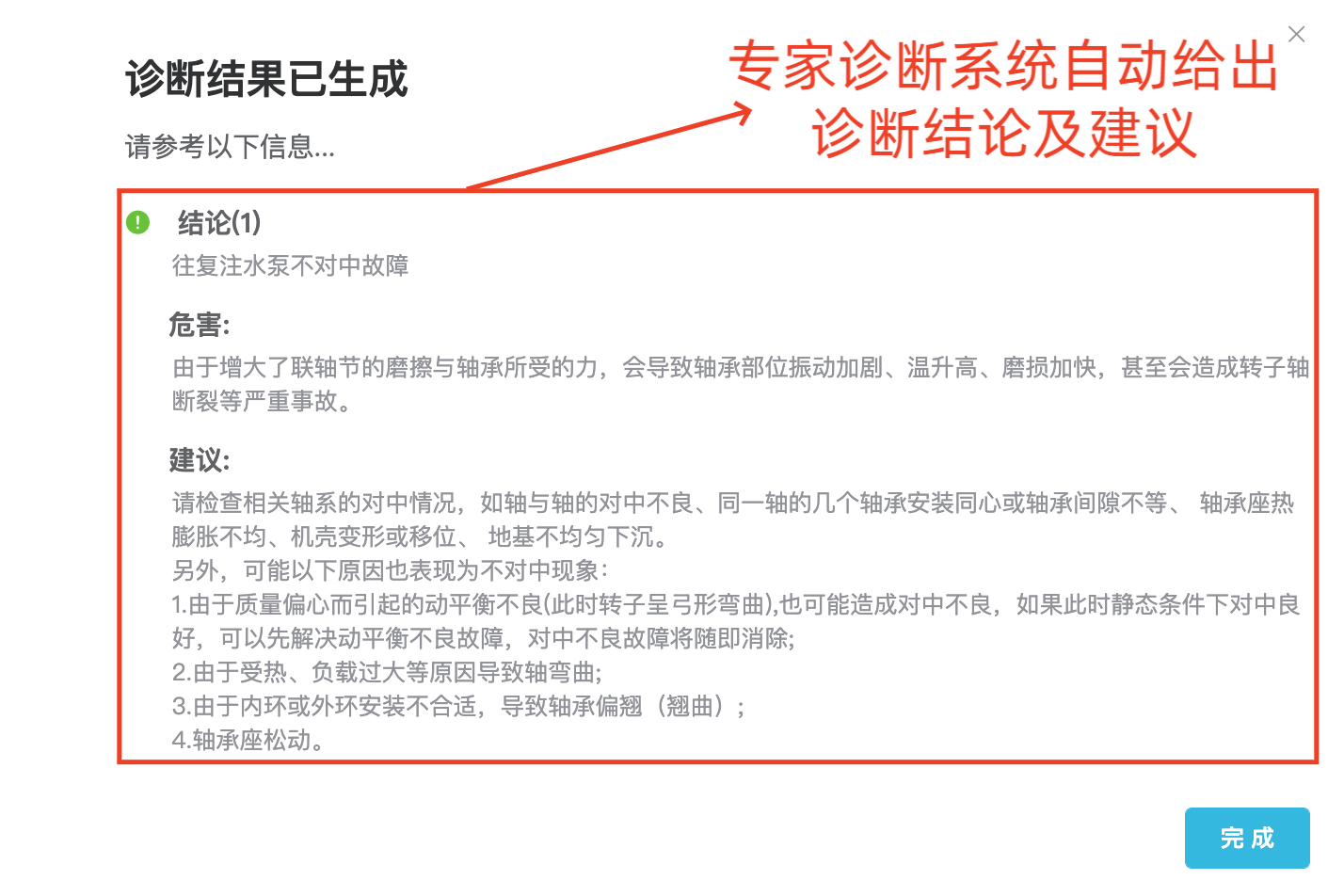

诊断结论及建议

结论

联轴器存在不对中故障。

建议

请检查相关轴系的对中情况,如轴与轴的对中不良、同一轴的几个轴承安装同心或轴承间隙不等、轴承座热膨胀不均、机壳变形或移位、地基不均匀下沉。

另外,可能以下原因也表现为不对中现象:

  • 由于质量偏心而引起的动平衡不良(此时转子呈弓形弯曲),也可能造成对中不良,如果此时静态条件下对中良好,可以先解决动平衡不良故障,对中不良故障将随即消除;

  • 由于受热、负载过大等原因导致轴弯曲;

  • 由于内环或外环安装不合适,导致轴承偏翘(翘曲) ;

  • 轴承座松动。

现场维修

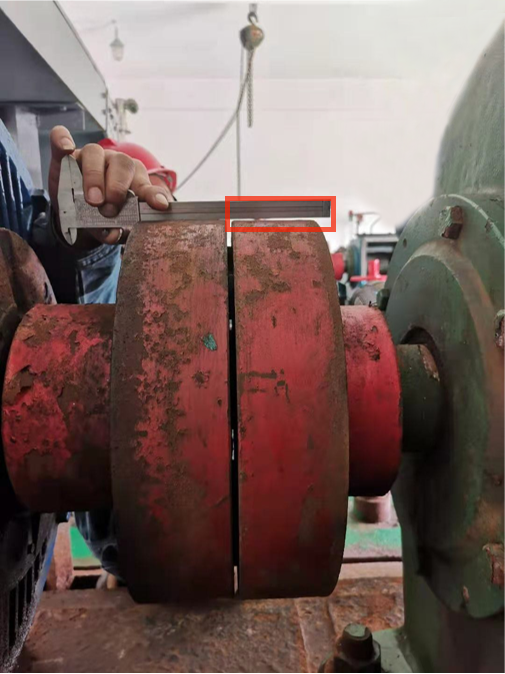

  • 经现场确认,设备存在不对中现象,联轴器之间偏差超过1毫米。

  • 检修人员积极响应,立刻对设备进行调整。

▲经现场确认,设备存在不对中现象

维修反馈

注水泵现场一开一备,备用泵正在大修,剩下一台泵常开,通过在线监测系统及时发现与修复,有效防范了因设备故障停机而导致的矿井停工,同时也避免了影响上下游工序的正常生产,挽救了整个工序链停产带来的直接经济损失。

▲项目总结

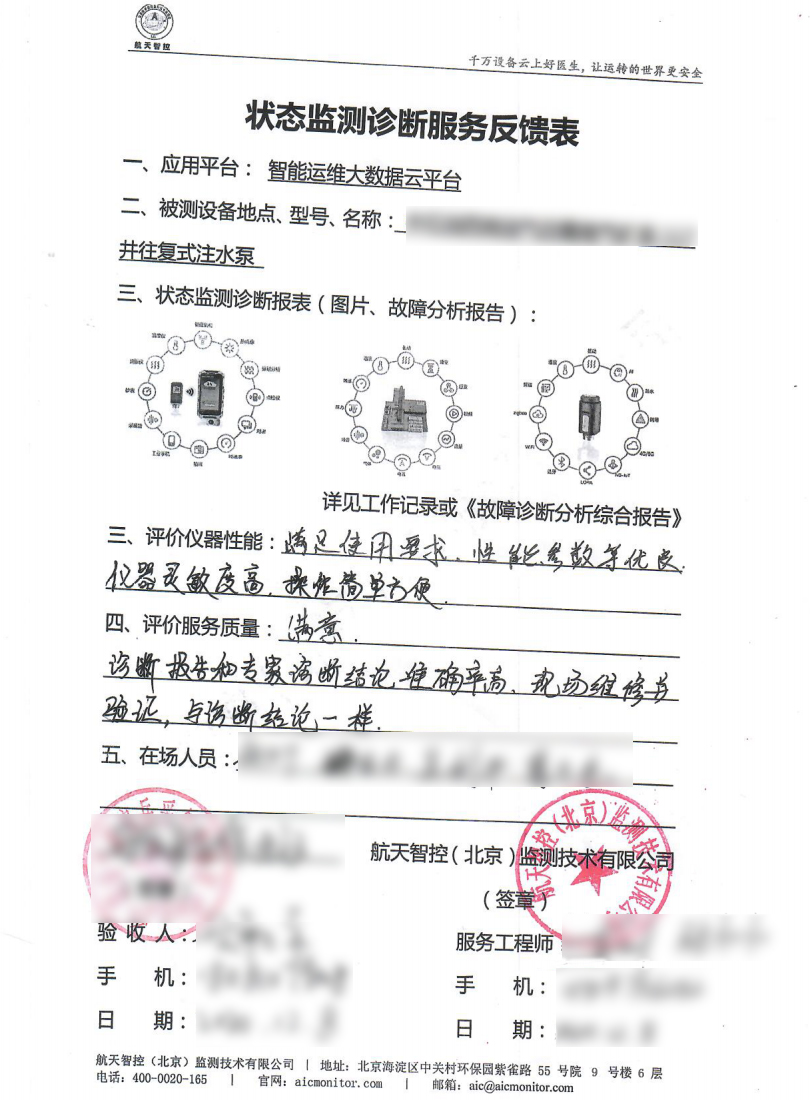

用户反馈
