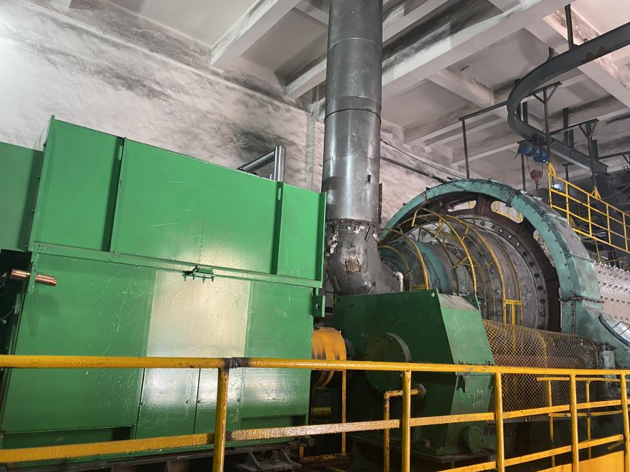

设备信息

设备名称:煤磨机

设备参数:长轴转速132r/min,轴承型号23152,小齿齿轮数25

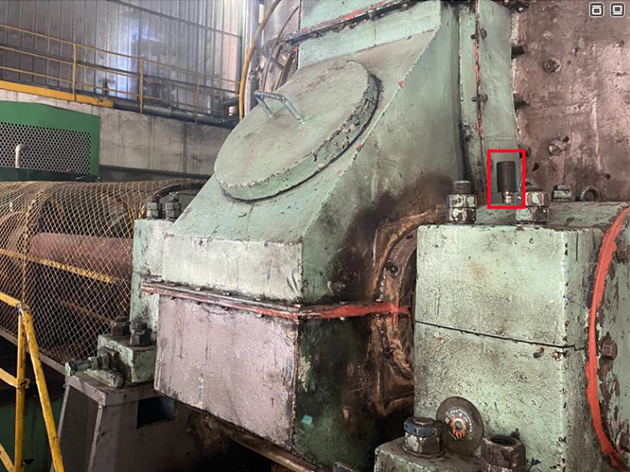

测量位置:小齿轮轴承座

传感器:无线温振一体三轴智能传感仪AIC8641-03-21

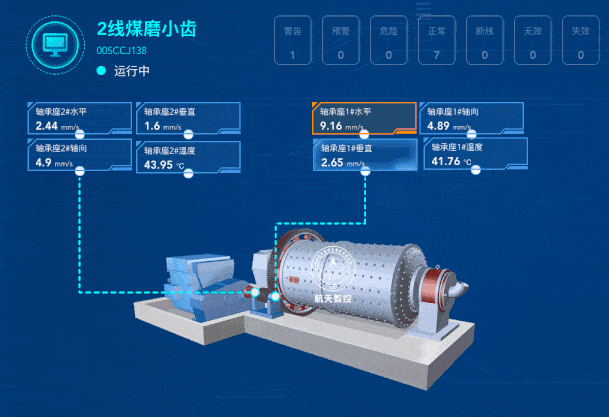

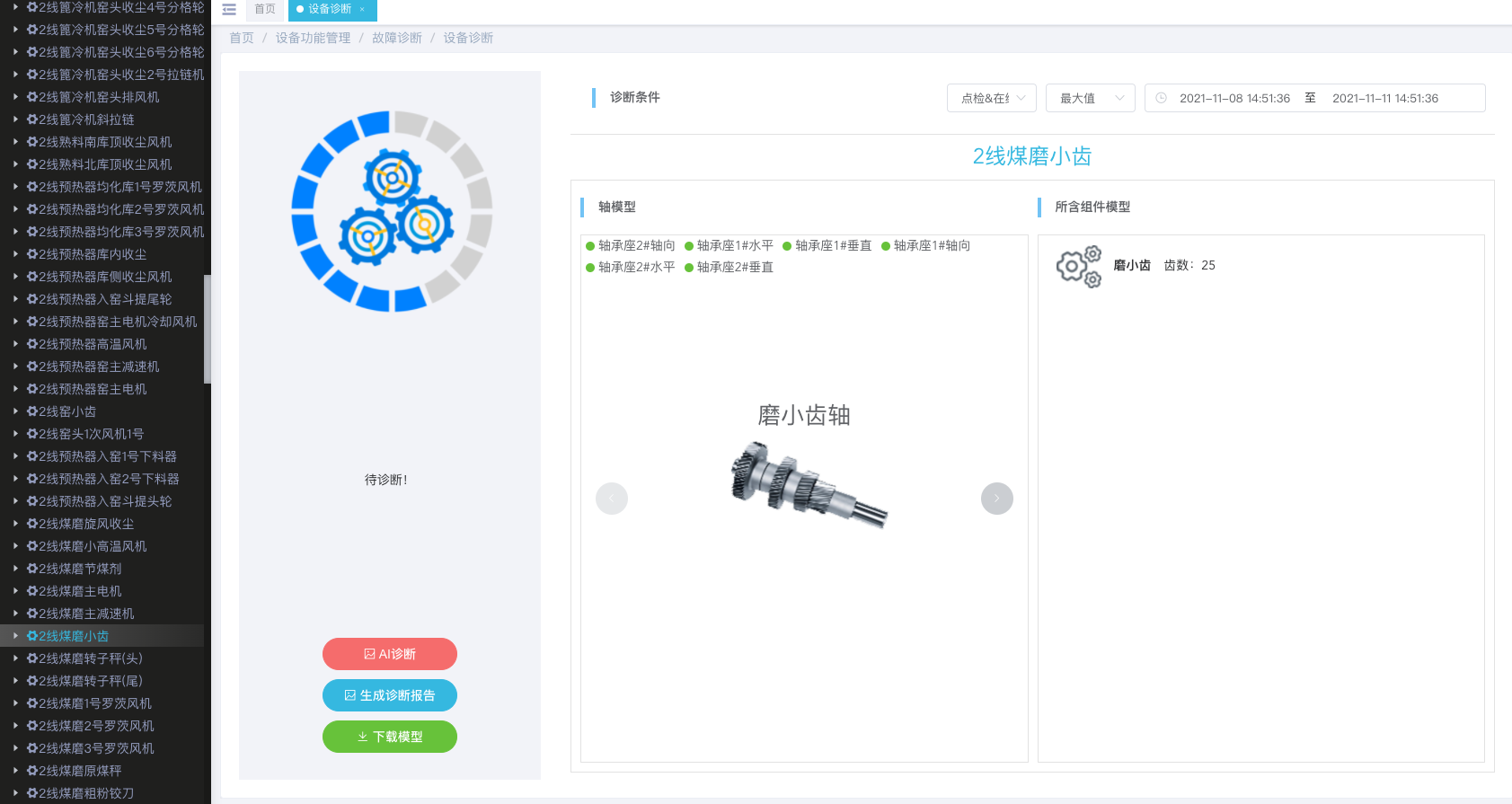

▲在线监测谱图多维呈现

诊断缘由

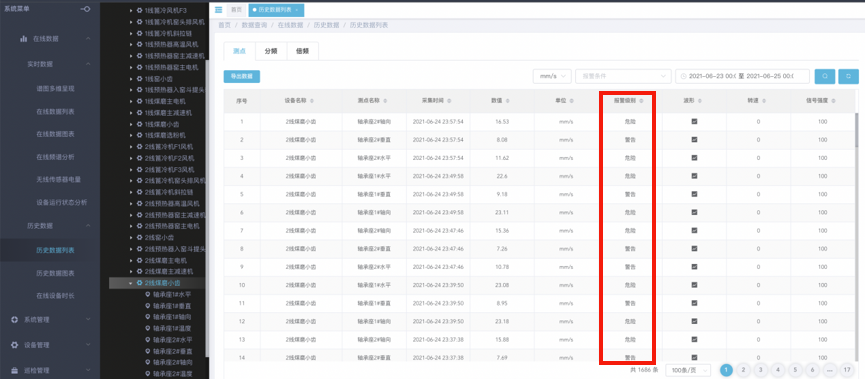

2线煤磨小齿的振动值超标,设备一直处于报警阶段,监测数值如下:

诊断分析

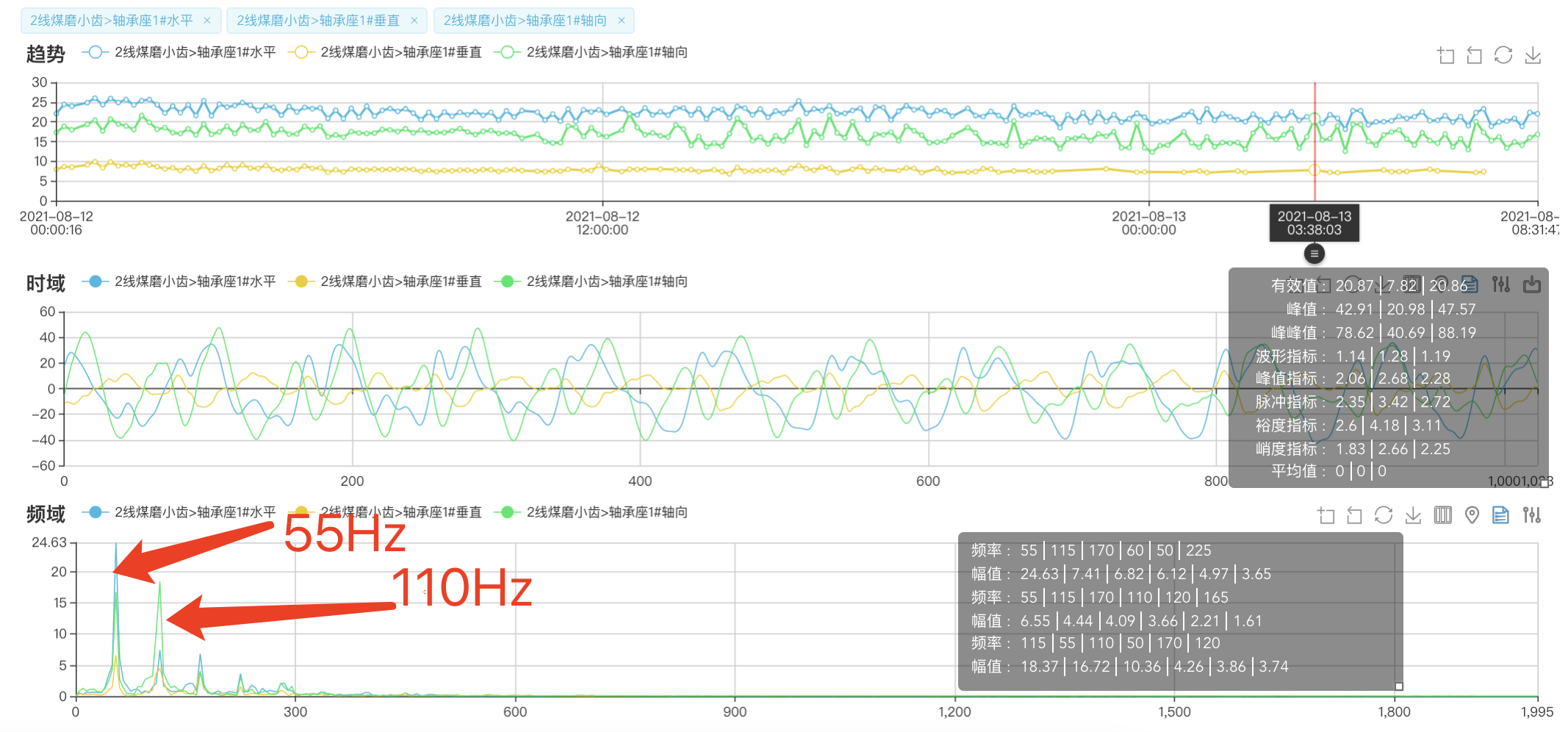

▲煤磨机频谱图

齿轮啮合过程中由于刚度的周期变化,产生啮合振动信号;对于直齿轮主要的振动在径向。

根据频谱图判断,设备振动值趋势比较稳定,但是驱动端轴承座的水平振动值达到25mm/s左右,轴向振动值也在20mm/s左右;频域图、水平方向特征频率主要集中在55hz,55hz为齿轮啮合频率的一倍频,轴向方向特征频率主要集中在110hz;110hz为齿轮啮合频率的二倍频。

诊断结论

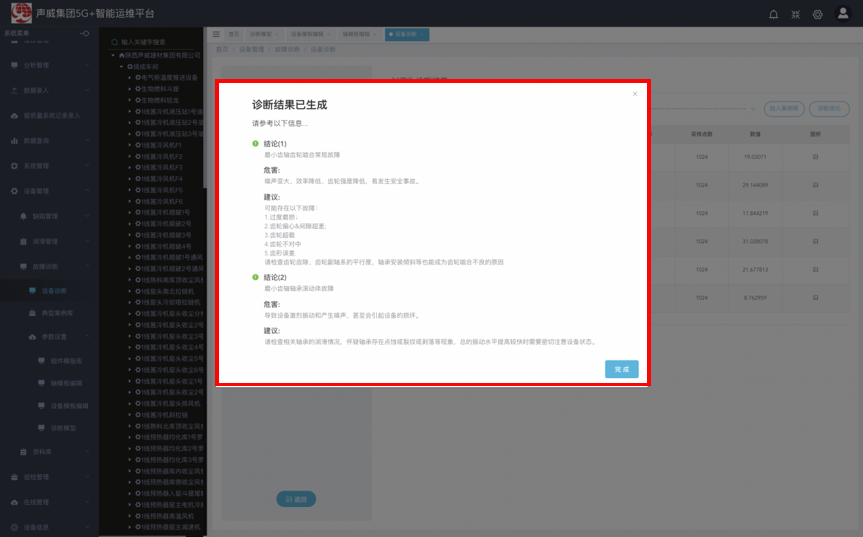

根据国际 IS010816-3标准,2#煤磨小齿的振动属于停机范围(7.1mm/s 以上属于警告,需要马上停机);频谱图主要以112.5hz和55hz的特征频率为主,55hz为齿轮啮合特征频率,或轴承23152CAC/w33滚动体特征频率的三倍频;112.5hz为2倍齿轮啮合频率,且2倍齿轮啮合频率幅值很大:判断设备齿轮啮合过程中齿轮有较为严重磨损,且轴承滚动体损坏。

现场维修

对2线煤磨机进行计划内停机检查。

对2线煤磨机进行更换轴承和齿轮。

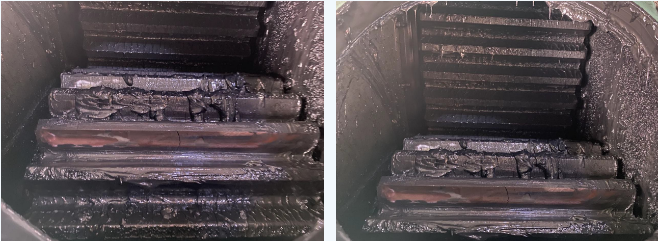

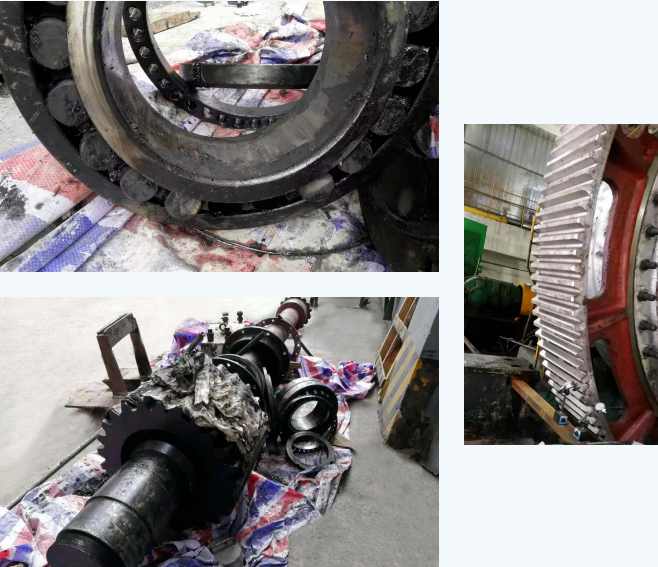

▲煤磨机现场维修图

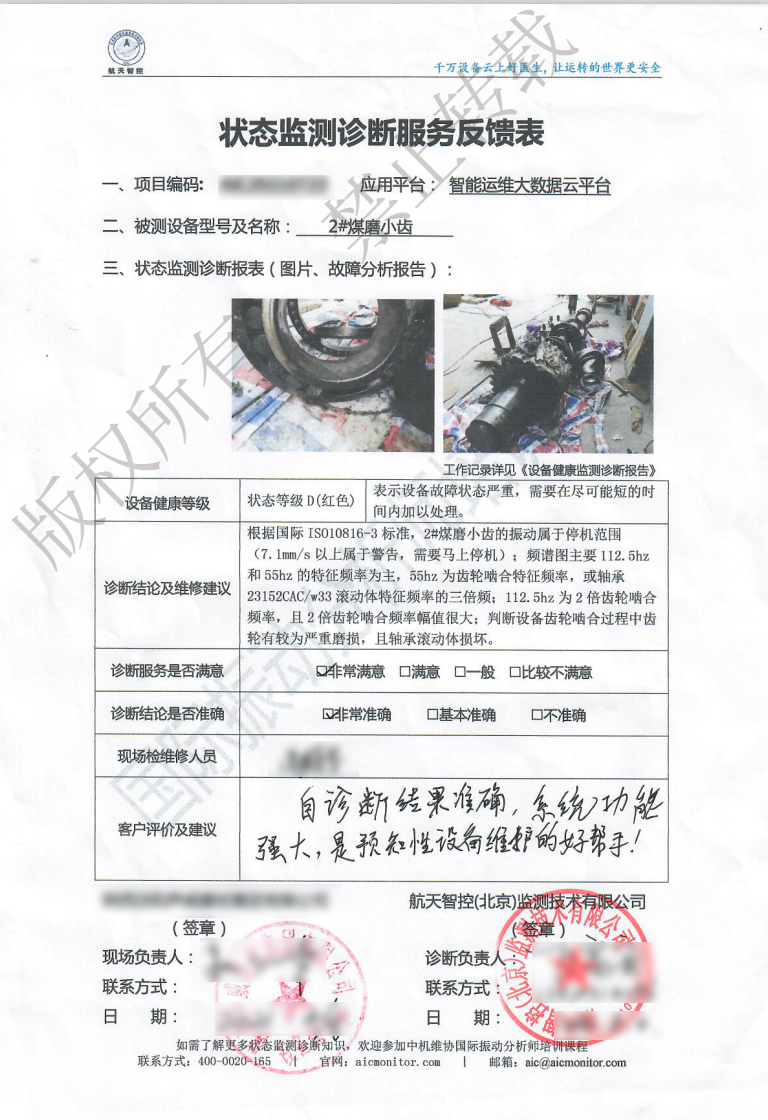

维修反馈

新齿轮加润滑油,试运行,观察齿轮的运行情况。

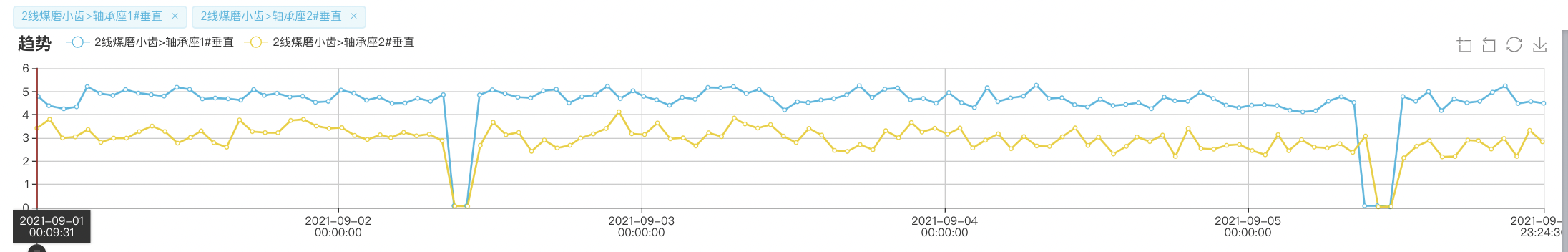

运行一段时间,振动值区域稳定。

用户反馈
