纳狗课堂｜氧压机高压缸出现故障莫着急，诊断攻略在这里

设备信息

设备名称：一期氧压机

设备参数：电机转速2985r/min，高压缸转速12656r/min

诊断缘由

• 设备试运行时，发现高压缸驱动端测点振动值增大

• DCS系统明显看到高压缸驱动端轴位移已经达到了44.3um




• 现场高压缸驱动端振动值达到1.35mm/s

诊断分析

2月18月下午，航天智控诊断工程师现场进行诊断发现高压缸驱动端和低压缸非驱动端连接位置振动值比较大。具体测量结果如下：

振动分析

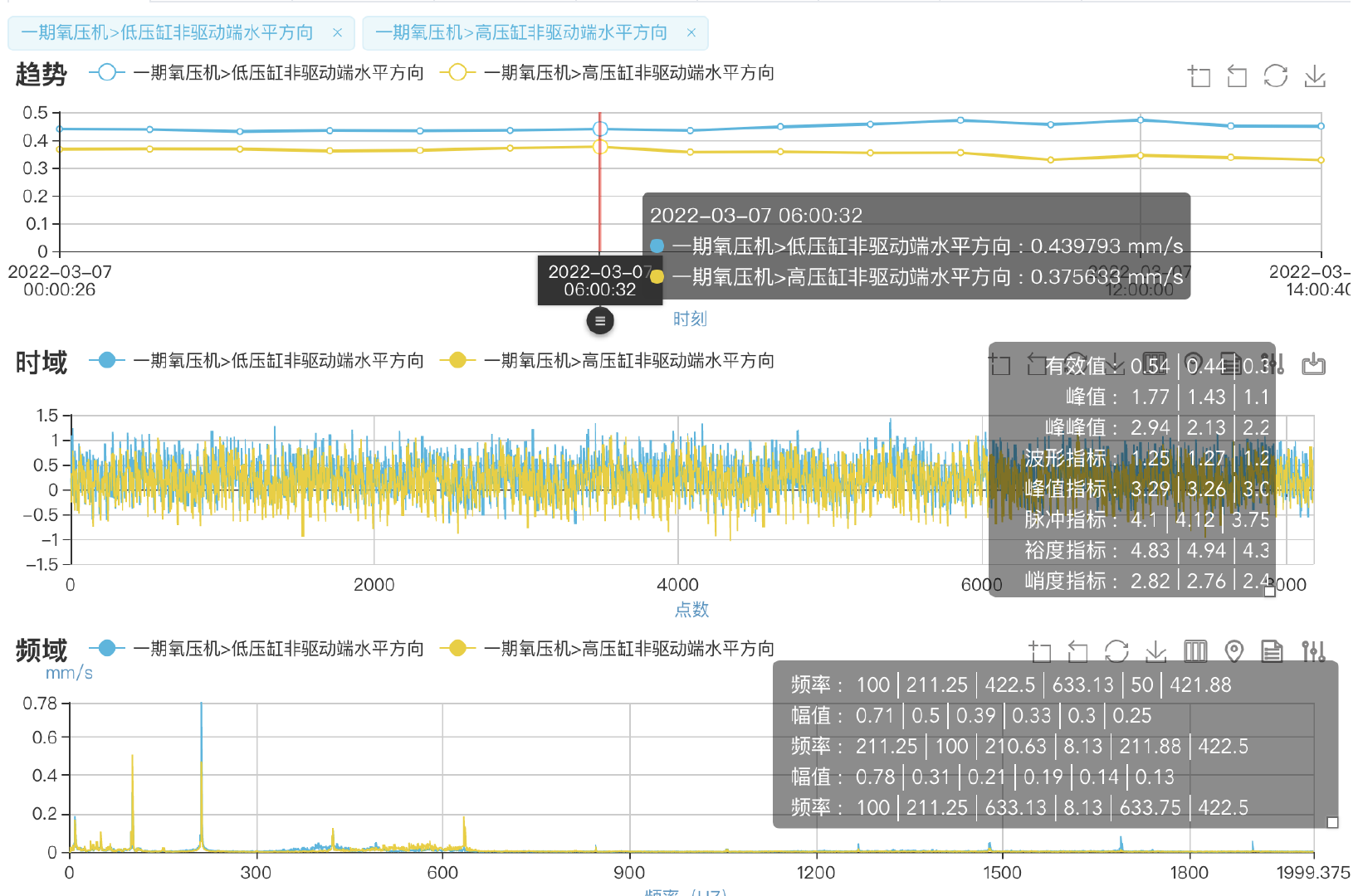

• 高压缸非驱动端垂直振动值比水平方向振动值大，频域图中主要210.94Hz（1倍频）、158.59Hz 和低频的次谐波。

• 高压缸非驱动端水平也存在158.59Hz 的特征频率。

• 高压缸驱动端垂直方向的振动值大于水平方向的振动值。

• 高压缸驱动端垂直频谱图存在210.94Hz （1倍频）和421.88Hz（2倍频）特征频率，在低频部分还存在丰富的次谐波。

• 高压缸驱动端水平频谱图存在210.94Hz （1倍频）和高倍频谐波。

诊断结论

• 根据本次测量初步判断高压缸的轴瓦装配上存在误差，安装过程中存在间隙，有松动迹象。

• 频谱图中特征频率集中在低频区域，显示轴瓦可能存在磨损。

• 根据高压缸驱动端的频率分量显示，可能轴孔偏离中心，轴之间有窜动。

现场维修

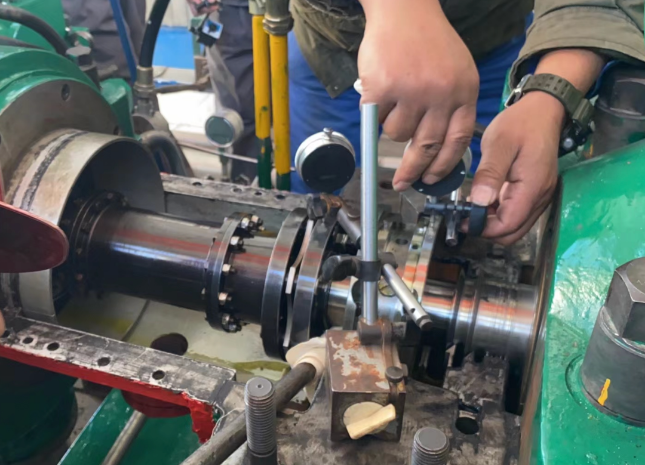

实际测量联轴器间隙，对联轴节进行对中测量，并进行微调。

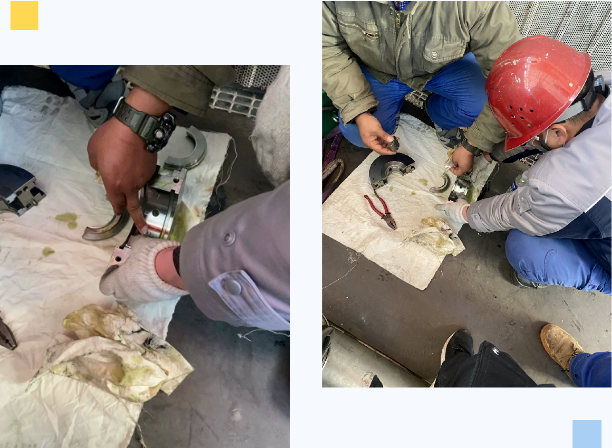

拆卸轴瓦并清洗。

更换联轴器，增大联轴器之间的间隙。

维修反馈

2月19日，维修之后设备正常启动，高压缸轴位移从44.3um降到了26.5um，此时设备其他轴位移测量大约20um。

维修之后设备正常启动，高压缸垂直端振动值从1mm/s降到了0.5mm/s左右。

检修过程

2022.2.7-2.18

现场对氧压机进行大修。

2022.2.18

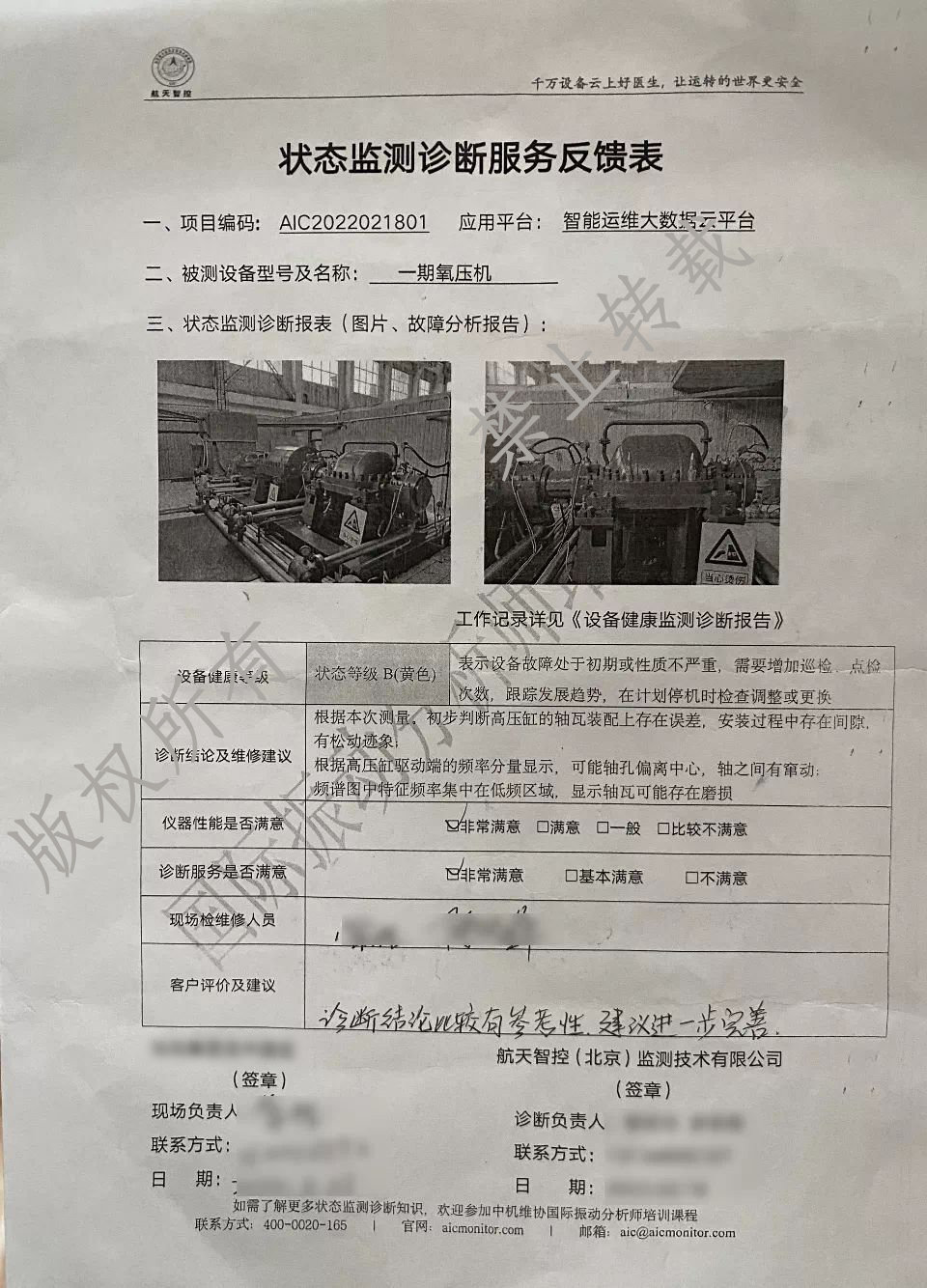

现场维修结束，开始试运行，发现设备高压缸输入端振动值异常；航天智控专家现场测量该设备，出具《氧压机健康监测诊断报告》。

2022.2.19

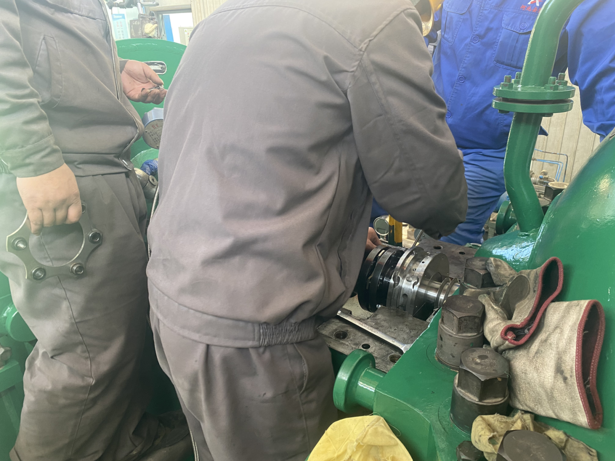

上午：现场对设备进行拆机，并按照诊断报告指导建议进行维修。

晚上：维修结束，进行试机，设备振动值明显降低。

2022.2.20

维修结束，继续观察设备运行状态。
